よくあるご質問

機種によって様々な組み合わせが可能となります。
詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

パワーモーラ内部のモータと電源線を接続する場所を説明しています。 通常パワーモーラは内部接です。しかし、お客様の要求によりコードを長くするときは外部での接続の場合もあります。

DCは24V、ACは単相100V・3相200Vが標準です。 その他の電圧仕様はこちらをご参照ください。

高電圧仕様(380V以上)は製作しておりません。過去は生産をしておりましたが、安全性を考慮し中止いたしました。 ご了承ください。

通常はドライバを使い制御を行ないます。尚、パワーモーラ内にドライバ部を内装したブラシレスモータタイプ（XE/XPシリーズ）も あります。詳細はこちらをご参照ください。

ゴムライニング仕様は焼き付け加工のため、処理時に非常に高温になります。そのためパワーモーラ内部のギヤやモータ破損のつながる恐れがありますので、対応不可となります。

パワーモーラは３相モータを使用しており、コンデンサを使うことにより90度位相をずらして回転させます。容量、電圧はそれぞれカタログに記載されております。寸法等についてはお問い合わせください。

はい、UL仕様に対応している機種をご用意しています。

◾️UL仕様機種
CB-016□6-UL / CB-016B□6-UL / CBK-109F□-UL / CBK-109B□-UL / HBM-604B□-UL / IB-E03B-□ / IB-E04F-□ / IB-E05B-□-UL / IB-E06F-□-UL / IB-C02B-□-UL / IB-P01F-□-UL

※□ には入出力信号のN（NPNタイプ）もしくは、P（PNPタイプ）が入ります。
※UL仕様機種の詳細については、お問い合わせください。
※対象規格：ULファイルNo.E333970（NMMS2が米国、NMMS8がカナダです。）
※御利用の際は、UL対応仕様とご指定下さい。

全機種対応しています。ただし各種仕様との組み合わせによっては出来ないものがあります。詳細はお問合せください。

搬送物の停止、位置決め保持にご使用ください。ブレーキ内装仕様は、電源OFF時にブレーキが働く通電時開放型の専用電磁ブレーキを内装しています。

お客様の使用条件により異なりますが、防水仕様は「水のかかる所」、 「防滴仕様は水の垂れる所」でお使いいただけます。

パワーモーラ防水仕様はIP65ですので、水没での使用はできません。
詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

防爆仕様は製作いたしておりません。

通常使用環境はAC電源のパワーモーラのみ-10度～40度(凍結・結露なきこと)です。

DCパワーモーラは0度～40度(凍結・結露なきこと)です。

以下の表をご参照の上、お使いになられる環境に応じた仕様をお選びください。

こちらのページからCAD図面がダウンロードできます。

機種・仕様によっては製作できないものがあります。
詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

別途、ご購入願います。 詳細はこちらをご参照ください。

通常はドライバーを使い制御を行ないます。 尚、パワーモーラ内にドライバー部を内装したブラシレスモータタイプ（XE/XPシリーズ）も あります。 詳細はこちらをご参照ください。

通常、リード線側のみを金具で固定します。尚、標準付属で２つ金具が付いている機種は 取扱説明書をご参考願います。 また、軸が空回りしたりフレームが落とし込みになっている等で固定が必要な場合は 別途オプション金具をご指定ください。

詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

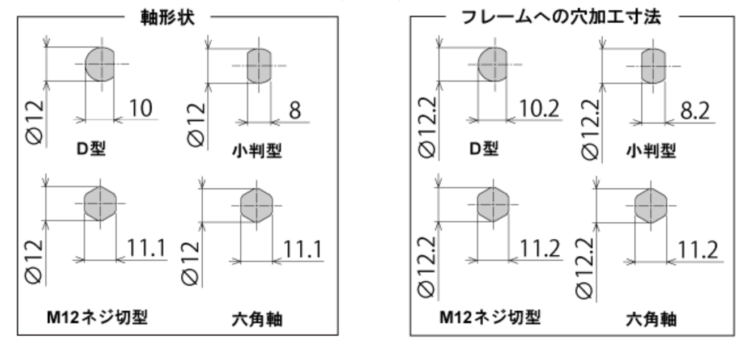

以下の軸形状があります。 標準仕様の軸形状はカタログに記載されております。

渡り配線の切断及び剥離が不要なワンタッチ金具（No.A-800)をご使用ください。
詳しくはこちらをご参照ください。

接続可能数は取扱説明書こちらをご参照ください。

お使いの機種によって異なります。
詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

機種や仕様により異なります。
詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

パワーモーラは定格電流と起動電流差が小さいため、負荷がわずかに増大しただけで
保護が働き搬送に支障をきたすことが考えられ、お薦めいたしません。

詳細はＤＣパワーモーラはこちらを、
ＡＣパワーモーラはこちらをご参照ください。
パワーモーラ選定サービス もご活用ください。

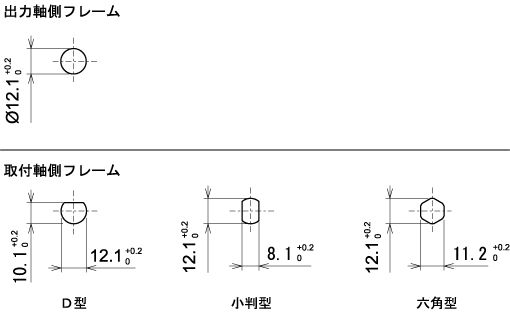

リード線側は丸、リード線と反対側は お使いの軸形状に合わせてください。
尚、リード線と反対側を丸形状とした場合は金具を取り付けてください。
寸法は以下をご参照ください。

1999年10月1日よりパワーモーラ全機種の型式を変更しました。 現行機種への読み換えはこちらをご参照ください。

標準の長さは300mmですが、コード長さ3000mmまで製作可能です。
また、オプションにて延長ケーブルもご用意しておりますので、300mm品からの延長対応も可能です。
延長ケーブル PDFダウンロード
（パワーモーラと専用ドライバまでのコード長さは、3000mm以内として下さい。）

左右均等にトルクが分散するよう、中心に取り付けることをお薦めします。
ラインへの引き込みを重要視する場合は引き込み口に近いほうが望ましいでしょう。
ラインからの排出を重要視する場合は排出口に近いほうが望ましいでしょう。

弊社ホームページより取扱説明書がダウンロード出来ます。
こちらをご参照ください。

フレーム組立て時に取り付けてください。または事前にフレーム上部に
U字型の穴を開ける（落とし込み加工）方法もあります。
その場合は両軸とも金具で固定してください。

ACパワーモーラ・ACモータプーリの場合は３本の電源線のうち2本を逆に配線してください。 DCブラシレスパワーモーラの場合はドライバのDIP－SW操作、または正逆回転端子をご活用ください。

±10%でご使用ください。
＜参考＞…供給電圧が定格電圧より低い場合
（供給電圧÷定格電圧）の２乗分にトルクが下がります。

カタログに掲載しているACパワーモーラの周速は定格負荷時の数値です。
無負荷時には１～２割程度、周速が上がります。

ACパワーモーラの場合はインバータをお使いください。
（機種によっては使用できないものがあります。）DCブラシレスパワーモーラは専用ドライバで調整可能です。

DCブラシレスパワーモーラをお薦めします。
ACパワーモーラ＋インバータの組み合わせによる変速は搬送トルクが低下し、使用範囲も限られます。 DCブラシレスパワーモーラでは変速による搬送トルクの低下はありません。また12.5%～100%の範囲で変速可能です。（FE、FPシリーズ）

 上記機種は特に低出力のため、インバータを使用すると搬送トルクの低下や不安定動作の
恐れがありますのでお薦めできません。

指定範囲より低い周波数で使用すると、トルクが極端に落ちるなどで搬送に支障をきたす恐れがあります。
指定範囲より高い周波数で使用すると、トルクが極端に落ちる・製品寿命が短くなるなどの恐れがあります。

使用できます。
但し、ブレーキ線をインバータに介した場合、ブレーキが十分に機能しない場合がありますのでブレーキ配線はインバータの１次配線側で使用してください。
その際は、ブレーキ線とパワーモーラ駆動線を別配線にするため取り付け金具No.L-500を
ご使用ください。

詳細はＤＣパワーモーラはこちらを、ＡＣパワーモーラはこちらをご参照ください。

※パイプ長800mm以下

ご指定になられた機種や仕様によって異なります。 パワーモーラは全て受注生産となっているため、詳しい納期についてはお取引販売店に お問合せください。

安全保障貿易（手続き）ページよりダウンロードください。
