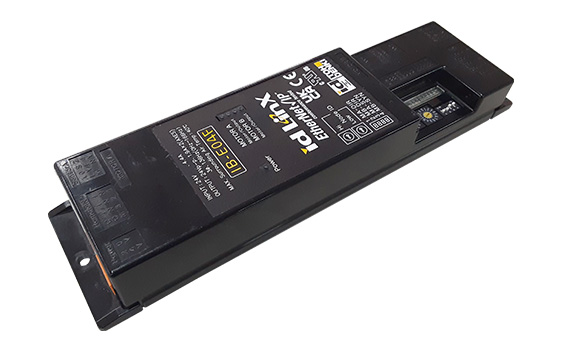

  • IB-E04Fの様子
  • IB-E04Fの様子
  • 写真がありません

製品特長

パレット搬送用高出力モータ「KT」シリーズに対応コントローラです。



Add On Profile(AOP)に対応したEtherNet/IP通信コントローラ IB-E04F
 Add On Profile (AOP)で通信接続容易、かつEtherNet/IPの 高速通信(100Mbps/10Mbps)が可能な一歩先を行くMDRコントローラ

Add on Profile(AOP)は、ロックウェル・オートメーションの制御システムとサードパーティのデバイスを迅速かつ簡単に設定して通信で接続きるツールです。

EtherNet/IPは、OA機器や家庭用のインターネット通信と同じ大量のデータを高速で通信できるシステムで、工業用の通信規格(CIP:Common Industrial protocol)に対応するものです。

AOPの活用ならびにEtherNet/IP直結により情報系からセンサー信号までシームレスに接続でき、高速かつシンプルなシステムが容易に構築できます。

  aop_image  ib-e03_001

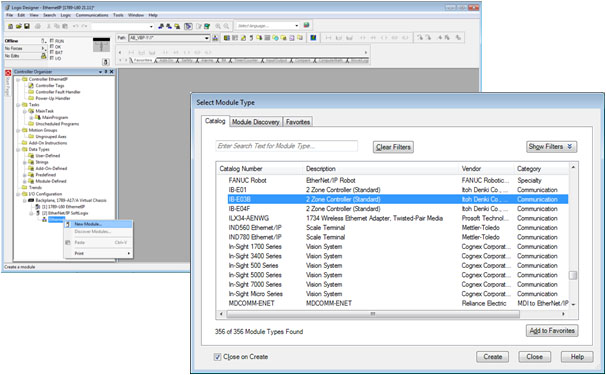

   Add on Profile(AOP)対応でストレスフリーな通信接続が可能



ice_monitor03



●ロックウェル社製の制御機器およびPCアプリとの接続を迅速かつ容易にするAdd On Profile (AOP) に対応します。

●通信接続に費やす時間や手間を大きく省くことができます。



Add On Profile (AOP) :

マスターPLCなどの制御機器やPCアプリと接続するための搬送制御に必要な設定を迅速に行えるツール。



※ITOH DENKI USAは、ロックウェル・オートメーション社の米国エンコンパスパートナーです。

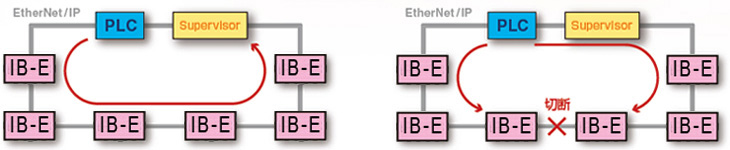

   Supervisorを仕様したDLR(Device Level Ring)接続が可能

 ib-e03_002



●ネットワークケーブルが途中で切断しても、DLR接続により通信が途切れないためシステムダウンがありません。

●カスケード接続/スター接続も可能。

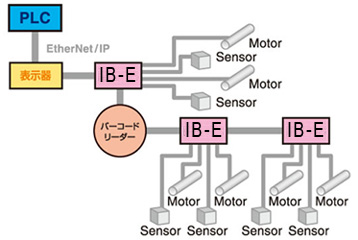

   情報系からセンサ信号までEtherNet/IPで接続が可能な省配線構造


ib-e03_003



●IB-E03Bにセンサの接続が可能、            ●2本のMDRが接続可能で基板間はLANケーブルをつなぐだけの簡単配線
 情報と信号がシームレスに接続できます。

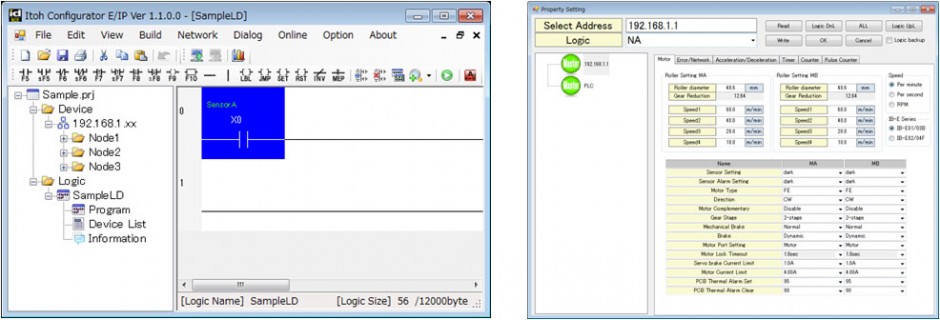

   専用アプリ「ICE」により各パラメータ設定やロジック制作が可能

※ICE:Itoh Configurator for EtherNet/IP

ice_monitor

                                         ロジックプログラム画面                  パラメータ設定画面



●各コントローラに搬送ロジックを持たせる自律分散制御により、上位機器からの指令を待たずに、コントローラ自身が自律してMDRの動作を制御・監視します。

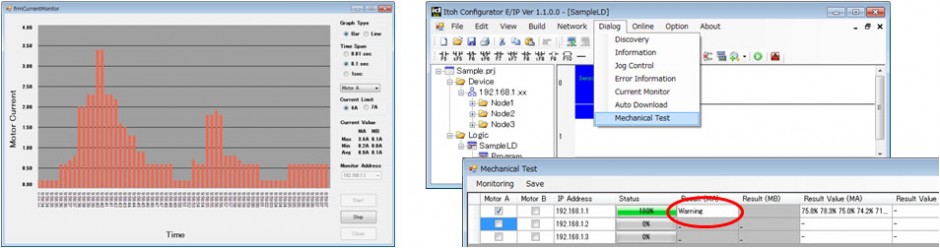

   予防メンテナンスによりダウンタイムが最短



ice_monitor02

        電流モニター画面                               寿命診断画面



●MDRの故障診断機能(MSM:Medical Science of MDR<オプション>)により、MDRの交換時期が事前に把握できます。





   製品認証



●CEマーキングおよびUL、cULに対応

CEマーキング:

欧州共同体連合(EU:European Union)では、EC指令(EC Directive)の一つであるニューアプローチ指令に基づき、EU域内で流通する商品については、CEマーキング表示を行なうことにより、EC指令への適合を示すことが義務付けられています。

<詳細はこちら>



UL:

UL(Underwriters Laboratories Inc)は、米国で火災保険業組合により設立された非営利試験機関であり、米国のNRTL(Nationally Recognized Testing Laboratory:国家認定試験機関)及びOSHA(Occupational Safety and Health Administration:米国労働安全衛生局)から認定されている18の機関の中の一つです。

対象規格:ULファイルNo.E333970  NMMS2が米国、NMMS8がカナダです。

<詳細はこちら>

製品仕様

  • 詳細PDFを見る

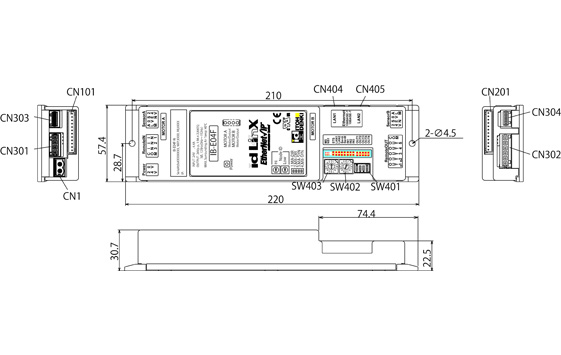

  • CAD図を見る

適合機種

PM570KT
PM605KT
